جک هیدرولیک

جک هیدرولیک Hydraulic Jack یکی از تجهیزات کلیدی در پروژه های عمرانی، پل سازی و سد سازی است که برای بلند کردن، جابه جایی، تراز کردن و اعمال نیروی کنترل شده به سازه ها و تجهیزات سنگین استفاده می شود. این جک ها با تبدیل فشار روغن هیدرولیک به نیروی خطی، امکان ایجاد ظرفیت های بالای لیفت با دقت مناسب را فراهم می کنند و در عملیات نصب تیرهای پل، جابه جایی قطعات بتنی، تنظیم موقعیت سازه، تعویض یاتاقان پل و اجرای عملیات تعمیراتی سدها کاربرد گسترده دارند. ظرفیت جک هیدرولیک بر اساس نیروی مورد نیاز پروژه و معمولاً با واحد تن یا kN انتخاب می شود؛ برای نمونه، جک های صنعتی می توانند در ظرفیت های 50، 100، 200 و حتی چند صد تن تولید شوند.

فشار کاری، کورس پیستون، ظرفیت باربری، ارتفاع بسته و نوع پمپ هیدرولیک از مهم ترین مشخصات فنی هنگام انتخاب جک برای پروژه های سنگین هستند. استفاده از جک مناسب باعث افزایش ایمنی، کنترل بهتر بار و کاهش خطا در عملیات اجرایی سازه های بزرگ می شود. گروه صنعتی هیدرولیک مارکت مرکز استعلام قیمت خرید، اجاره و تولید جک های هیدرولیک تا ظرفیت 300 تن دارای دهانه 3 الی 65 سانتیمتر در ایران می باشد.

موارد کاربری جک هیدرولیک در پروژه های عمرانی، پل سازی و سد سازی

جک هیدرولیک در پروژه های عمرانی، پل سازی و سد سازی برای بلند کردن کنترل شده سازه، نصب و تعویض یاتاقان پل، تراز کردن تیرها، جابه جایی قطعات بتنی و فولادی و اجرای عملیات تعمیراتی استفاده می شود. ظرفیت جک بر اساس بار واقعی هر نقطه، تعداد نقاط لیفت و ضریب ایمنی طراحی تعیین می شود. در پروژه های پل، ظرفیت های 50 تا 300 تن برای بسیاری از عملیات تعمیراتی و تعویض یاتاقان کاربرد دارند. در پروژه های بسیار سنگین، سیستم های جکینگ هماهنگ می توانند ظرفیت چند هزار تن ایجاد کنند. برای نمونه، نیروی لیفت هر نقطه در برخی پروژه های سنگین به حدود 300 تن می رسد. بنابراین تناژ نهایی جک باید از محاسبات سازه و واکنش تکیه گاهی هر نقطه استخراج شود، نه صرفا وزن کل سازه.

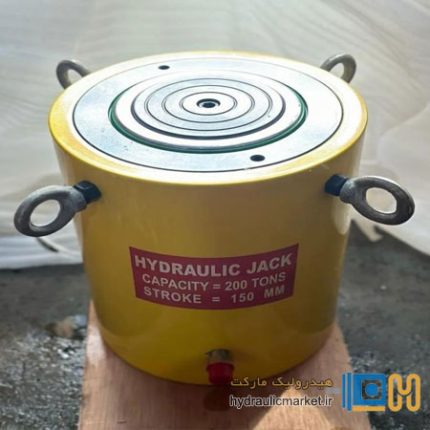

• تعویض یاتاقان پل: جک های 50 تا 100 تن برای عملیات سبک و متوسط و جک های 200 تا 300 تن برای بارهای سنگین تر مناسب هستند.

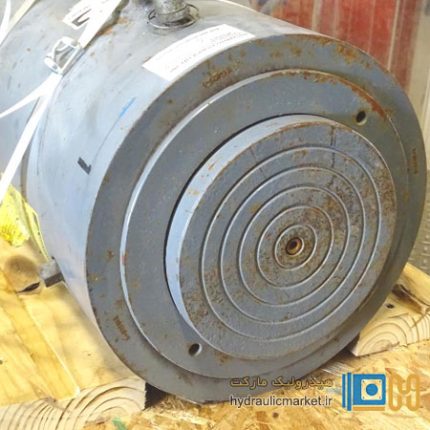

• بالابری عرشه پل: ظرفیت هر نقطه معمولا بین 100 تا 300 تن است و پروژه های بزرگ به سیستم چند نقطه ای نیاز دارند.
• تراز کردن تیرهای پل: جک های 20 تا 100 تن برای اصلاح ارتفاع و اعمال لیفت کنترل شده کاربرد دارند.
• نصب تیرهای فولادی و بتنی: ظرفیت جک بر اساس وزن عضو و تعداد نقاط اتکا انتخاب می شود و می تواند از 50 تا چند صد تن باشد.
• اجرای سازه های سنگین عمرانی: جک های 100 تا 500 تن برای بلند کردن قطعات سنگین و سازه های موقت استفاده می شوند.
• سد سازی و نصب تجهیزات سنگین: جک های 100 تا 500 تن برای تراز کردن و جابه جایی تجهیزات، دریچه ها و قطعات سازه ای کاربرد دارند.
• بالابری فوق سنگین سازه: سیستم های جکینگ هماهنگ می توانند ظرفیت کل چند هزار تن ایجاد کنند و برای پروژه های بزرگ زیرساختی به کار می روند.
• جک هیدرولیک تخت: مدل های کوتاه و کم ارتفاع با ظرفیت حدود 50 تا 500 تن برای لیفت محدود و عملیات تعمیراتی مناسب هستند.

از چه پمپی برای تامین انرژی Hydraulic Jack استفاده می شود؟

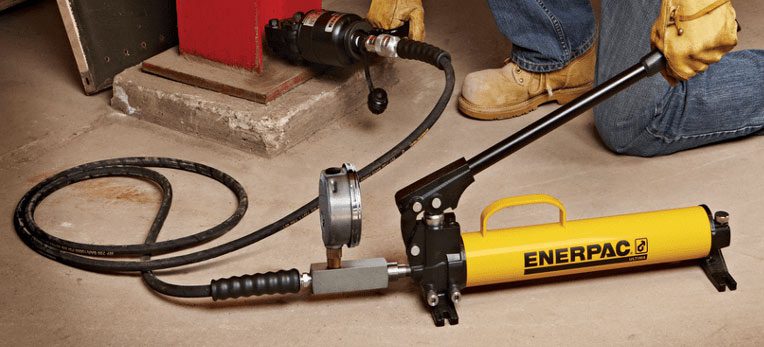

برای تامین انرژی جک هیدرولیک Hydraulic Jack می توان از پمپ دستی، برقی، پنوماتیک یا موتور احتراقی استفاده کرد. انتخاب پمپ به ظرفیت جک، کورس پیستون، سرعت لیفت و فشار کاری بستگی دارد. پمپ دستی هیدرولیک Manual Hand Pump برای جک های تک اثره و عملیات لیفت دقیق کاربرد گسترده ای دارد. بسیاری از پمپ های دستی صنعتی در فشارهای 210 تا 700 بار کار می کنند و مدل های دو سرعته برای کاهش تعداد کورس دسته مناسب هستند. در مرحله اول، پمپ دو سرعته دبی بیشتری برای حرکت سریع پیستون ایجاد می کند. با افزایش فشار، مدار به مرحله کم دبی و فشار بالا منتقل می شود. برخی مدل های صنعتی در فشار 700 بار، دبی مرحله فشار بالا حدود 0.8 تا 0.9 لیتر بر دقیقه دارند. ظرفیت مخزن نیز باید برای حجم روغن مورد نیاز جک کافی باشد.

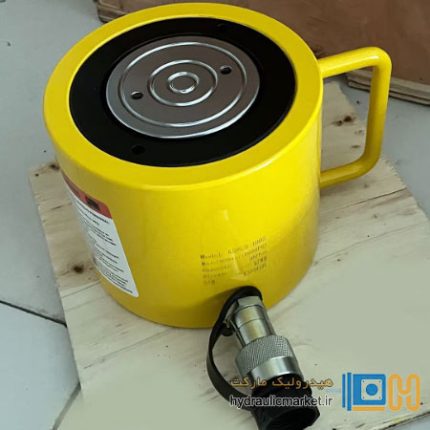

در جک های هیدرولیک ظرفیت بالا، انتخاب پمپ دستی باید بر اساس فشار و حجم روغن مورد نیاز انجام شود. برای جک های 10 تا 100 تن، پمپ باید توان تامین فشار و دبی متناسب با سیلندر را داشته باشد. یک جک 100 تنی با فشار 700 بار، به سطح موثر پیستون حدود 142.9 سانتی متر مربع نیاز دارد. در این شرایط، افزایش دبی پمپ باعث افزایش سرعت لیفت می شود، اما توان دستی مورد نیاز نیز باید کنترل شود. برای جک های بالاتر از حدود 25 تن، استفاده از پمپ دستی در کورس های بلند می تواند زمان و تعداد ضربات زیادی ایجاد کند. در چنین کاربردهایی، پمپ برقی یا پنوماتیک گزینه مناسب تری است. پمپ دستی برای تعمیرات، لیفت موضعی، نصب یاتاقان، تراز سازی و عملیات دقیق با سرعت پایین انتخاب مناسبی محسوب می شود. مدار پمپ نیز باید به شیر اطمینان، شیر تخلیه فشار، شیلنگ و اتصالات متناسب با فشار کاری مجهز باشد.

تولید جک هیدرولیک با دهانه 3 الی 65 سانتیمتر چگونه انجام شده و شامل چه تست هایی می شود؟

تولید جک هیدرولیک با دهانه یا قطر داخلی 3 تا 65 سانتی متر، ابتدا با تعیین ظرفیت، فشار کاری، کورس و قطر شفت انجام می شود. این بازه معادل قطر داخلی 30 تا 650 میلی متر است و مدل های سبک تا فوق سنگین را پوشش می دهد. لوله سیلندر پس از برش، تراشکاری، بورینگ و هونینگ به ابعاد نهایی می رسد. صافی سطح داخلی و تلرانس قطر باید متناسب با نوع آب بندی و فشار کاری انتخاب شوند. شفت نیز با تراشکاری، سنگ زنی و در کاربردهای سنگین با آبکاری کروم سخت آماده می شود. سپس پیستون، گلویی، پکینگ، اورینگ و رینگ های راهنما نصب می شوند. در جک های جوشی، کیفیت اتصال انتهای سیلندر و فلنج اهمیت ویژه ای دارد. انتخاب ضخامت بدنه نیز بر اساس فشار داخلی، قطر سیلندر و تنش مجاز متریال انجام می شود.

پس از مونتاژ، جک هیدرولیک تحت آزمون عملکرد، کنترل کورس، نشتی داخلی و نشتی خارجی قرار می گیرد. در آزمون فشار اثباتی، معمولا فشار تست برابر 1.5 برابر فشار کاری نامی در نظر گرفته می شود. برای جک با فشار کاری 250 بار، فشار آزمون اثباتی به 375 بار می رسد. این فشار برای مدت مشخص اعمال می شود تا تغییر شکل، ترک یا نشتی بررسی شود. کنترل چشمی باید نبود نشتی در آب بندی ها، اتصالات و درزهای جوش را تایید کند. آزمون حرکت نیز برای بررسی عملکرد روان، نبود لرزش و کنترل دقیق کورس انجام می شود. کنترل ابعادی قطر داخلی، گردی، راستایی، زبری سطح و ضخامت پوشش شفت نیز بخشی از کنترل کیفیت جک هیدرولیک محسوب می شود.

بررسی اجزای تشکیل دهنده

در تولید جک هیدرولیک تناژ بالا، انتخاب اجزا بر اساس فشار کاری، ظرفیت بار، کورس، تنش خمشی و شرایط نصب انجام می شود. بدنه سیلندر معمولا از فولاد آلیاژی با ضخامت محاسبه شده ساخته می شود. شفت از فولاد پرمقاومت ساخته و معمولا سنگ زنی و کروم سخت می شود. پیستون، گلویی، یاتاقان راهنما و آب بندها نیز باید توان تحمل فشار و بار جانبی را داشته باشند. در مدل های سنگین، رینگ های راهنما برای کاهش تماس فلز با فلز و کنترل لقی پیستون اهمیت زیادی دارند. انتخاب متریال آب بند نیز بر اساس فشار، دما و نوع روغن انجام می شود.
