شماره فنی، دبی و مشخصات شیر فرمان لودر نیوهلند سری W170, W190 و W270

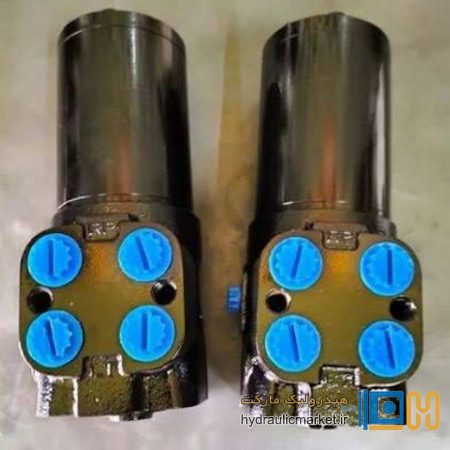

شیر اوربیتال فرمان لودرهای New Holland W170 ،W190 و W270 از نوع هیدرواستاتیک مدار باز بوده و وظیفه تبدیل حرکت غربیلک به جریان کنترل شده روغن برای سیلندرهای فرمان را بر عهده دارد. این مجموعه بسته به سال ساخت و تیپ اکسل، معمولاً با جابجایی 160 تا 250 cm³/rev، دبی نامی 40 تا 60 لیتر بر دقیقه و فشار کاری پیوسته 175 تا 210 بار طراحی می شود. فشار لحظه ای مجاز اغلب به 240 تا 250 بار می رسد و قطر شفت ورودی معمولاً 16 میلی متر با هزار خار استاندارد است. در این سری لودرها شماره فنی شیر فرمان بر اساس شماره شاسی و سازنده اکسل متغیر است و به همین دلیل تطبیق قطعه باید با شماره Serial Number ماشین یا Part Number اصلی انجام شود. برندهای Danfoss ،Bosch Rexroth ،Eaton Char Lynn و M+S Hydraulic از معتبرترین تولیدکنندگان این نوع شیر فرمان هستند.
| مشخصه فنی | مقدار / توضیحات |
|---|---|
| مدل های سازگار | New Holland W170 ،W190 ،W270 |
| نوع شیر فرمان | Hydrostatic Orbitrol Steering Unit |
| شماره فنی | وابسته به Serial Number و سال ساخت ماشین (فاقد یک Part Number مشترک برای همه مدل ها) |
| جابجایی حجمی | 160 تا 250 cm³/rev |
| دبی نامی | 40 تا 60 L/min |
| فشار کاری پیوسته | 175 تا 210 bar |
| حداکثر فشار لحظه ای | 240 تا 250 bar |
| نوع مدار | Open Center Hydrostatic Steering |
| قطر شفت ورودی | حدود 16 mm هزار خار |
| پورت های هیدرولیکی | P ،T ،L ،R مطابق استاندارد SAE |
| ابعاد تقریبی | طول 180 تا 220 mm ، قطر بدنه 95 تا 110 mm |
| وزن | 6 تا 9 kg |
| برندهای معتبر | Danfoss ،Bosch Rexroth ،Eaton Char Lynn ،M+S Hydraulic |
| کاربرد | کنترل دقیق سیلندرهای فرمان و کاهش نیروی لازم برای هدایت لودر |
