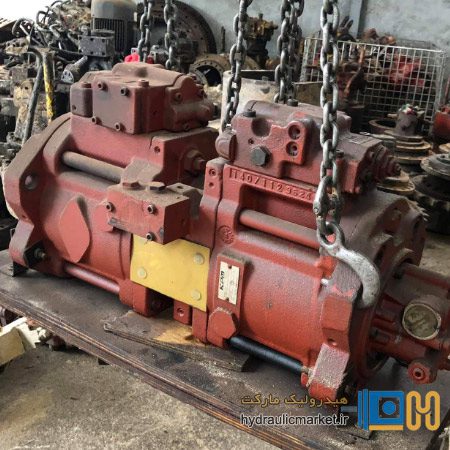

عیب یابی پمپ هیدرولیک کاوازاکی در سری های مختلف
عیب یابی پمپ های هیدرولیک KAWASAKI باید بر اساس نوع پمپ، فشار کاری، دبی، وضعیت روغن و علائم دستگاه انجام شود. در خانواده K3V، افت دبی و افزایش نشتی داخلی معمولاً با سایش مجموعه پیستون، کفشک، Cylinder Block و Valve Plate ارتباط دارد. در مدل های K3V63، K3V112، K3V140 و K3V180، اختلال سیستم Servo و تنظیمات جبران کننده نیز اهمیت زیادی دارد. در سری های K5V و K7V که برای ماشین آلات سنگین تر استفاده می شوند، آلودگی روغن، کاویتاسیون، سایش قطعات هیدرواستاتیک و خرابی کنترلر از موارد مهم عیب یابی هستند. در K3VL و K3VG نیز عملکرد نادرست سیستم کنترل، افت فشار و دبی و افزایش دمای روغن باید بررسی شود. در عمل، افت دبی، افزایش Case Drain، صدای کاویتاسیون و کاهش فشار تحت بار از نشانه های مهم خرابی هستند. اندازه گیری فشار، دبی، دور، دمای روغن و Case Drain قبل از باز کردن پمپ، دقت عیب یابی را افزایش می دهد.
-
K3V63 | فراوانی خرابی: زیاد در کاربردهای فرسوده:
افت دبی، کاهش فشار و افزایش Case Drain از علائم مهم هستند.
سایش Piston، Cylinder Block، Valve Plate و Slipper از دلایل اصلی محسوب می شود.
فشار مکش پایین و آلودگی روغن نیز باید بررسی شوند. -
K3V112 | فراوانی خرابی: زیاد:
کاهش دبی در فشار بالا، افزایش دمای روغن و صدای غیرعادی از مشکلات رایج هستند.
فرسایش مجموعه پیستونی، Valve Plate، Swash Plate و Servo Piston می تواند علت باشد.
افزایش Case Drain نیز نشانه مهم افزایش نشتی داخلی است. -
K3V140 | فراوانی خرابی: متوسط تا زیاد:
افت توان هیدرولیکی، نوسان دبی و کاهش فشار در بار سنگین باید بررسی شوند.
سایش Cylinder Block، Piston، Shoe و Valve Plate می تواند راندمان حجمی را کاهش دهد.
عملکرد مدار کنترل و فشار Servo نیز باید اندازه گیری شود. -
K3V180 | فراوانی خرابی: متوسط تا زیاد:
افت دبی، افزایش حرارت و افزایش نشتی داخلی در کارکردهای سنگین اهمیت بیشتری دارند.
خرابی یاتاقان، سایش قطعات هیدرواستاتیک و تنظیم نادرست سیستم کنترل از عوامل احتمالی هستند.
کاویتاسیون در دور بالا می تواند آسیب قطعات داخلی را تشدید کند. -
K3V | خانواده پمپ پیستونی محوری:
شایع ترین علائم شامل افت دبی، افت فشار، افزایش Case Drain، صدا و حرارت غیرطبیعی هستند.
آلودگی روغن، فشار مکش نامناسب، سایش قطعات داخلی و خرابی سیستم کنترل باید بررسی شوند.
مقایسه دبی واقعی با دبی اسمی در فشارهای مختلف، روش مناسبی برای تشخیص افت راندمان است. -
K5V | فراوانی خرابی: متوسط تا زیاد در ماشین آلات سنگین:
کاهش دبی، نوسان فشار و افزایش دمای روغن از علائم قابل توجه هستند.
سایش Piston، Cylinder Block، Valve Plate و Servo Mechanism می تواند عملکرد پمپ را مختل کند.
فشار Pilot و عملکرد کنترل جابجایی نیز باید تست شوند. -
K7V | فراوانی خرابی: متوسط:
افت دبی در بار بالا، افزایش نشتی داخلی و صدای مکانیکی باید جدی گرفته شوند.
کارکرد در فشار بالا، آلودگی روغن، کاویتاسیون و سایش یاتاقان ها می توانند موجب خرابی شوند.
بررسی Case Drain و دبی خروجی برای تشخیص اولیه اهمیت زیادی دارد. -
K3VL | فراوانی خرابی: متوسط:
نوسان دبی، افت فشار و پاسخ نامناسب کنترل از مشکلات قابل بررسی هستند.
گرفتگی مسیرهای کنترل، خرابی Compensator و آلودگی روغن می توانند عملکرد پمپ را مختل کنند.
فشار Standby و فشار کاری باید با مشخصات همان مدل مقایسه شوند. -
K3VG | فراوانی خرابی: متوسط:
کاهش دبی، افزایش دمای روغن و عملکرد ناپایدار سیستم کنترل از علائم مهم هستند.
سایش مجموعه پیستونی، اختلال Servo و تنظیم نامناسب کنترل فشار یا دبی باید بررسی شود.
تست پمپ در چند سطح فشار، اطلاعات دقیق تری ارائه می دهد. -
کاویتاسیون در سری های KAWASAKI | فراوانی: نسبتاً زیاد در مدارهای نامناسب:
صدای تق تق، لرزش و افت دبی می تواند نشانه کاویتاسیون باشد.
گرفتگی فیلتر مکش، قطر ناکافی لوله ورودی، سطح پایین روغن و ویسکوزیته نامناسب از عوامل اصلی هستند. -
آلودگی روغن | عامل مشترک در تمام سری ها:
ذرات فلزی و آلودگی روغن باعث سایش سریع سطوح دقیق پمپ می شوند.
کنترل تمیزی روغن، تعویض فیلتر و شست وشوی مدار پس از خرابی پمپ اهمیت زیادی دارد. -
نشتی داخلی و افزایش Case Drain | شاخص مهم خرابی:
افزایش بیش از حد Case Drain می تواند نشان دهنده افزایش لقی و فرسایش قطعات داخلی باشد.
این وضعیت معمولاً با افت دبی و کاهش راندمان حجمی پمپ همراه می شود. -
روش عیب یابی مهندسی:
ابتدا فشار Standby، فشار کاری، دبی، دور پمپ، دمای روغن و Case Drain اندازه گیری شوند.
سپس نتایج با مشخصات همان کد پمپ مقایسه شوند.
باز کردن پمپ بدون انجام این تست ها می تواند باعث تعویض غیرضروری قطعات شود.
هزینه تعمیر و تعویض قطعات Kawasaki Hydraulic Pump
هزینه تعمیر و تعویض قطعات پمپ هیدرولیک Kawasaki به مدل، ظرفیت جابجایی و شدت خرابی بستگی دارد. برای مدل های K3V63 و K3V112، سرویس سبک شامل تعویض کیت آب بندی، اورینگ و یاتاقان معمولا حدود 300 تا 900 دلار برآورد می شود. تعمیرات متوسط شامل Valve Plate، پیستون، کفشک، یاتاقان یا شفت معمولا حدود 800 تا 1800 دلار هزینه دارد. در مدل های بزرگ تر مانند K3V140 و K3V180، تعمیر اساسی با تعویض Cylinder Block، Piston، Shoe، Valve Plate و قطعات کنترلی می تواند حدود 1800 تا 4000 دلار باشد. در سری های K5V و K7V، هزینه اورهال کامل پمپ های بزرگ و فشار بالا ممکن است به 2500 تا 5000 دلار یا بیشتر برسد.
در پمپ های K3VL و K3VG، هزینه تعمیر علاوه بر قطعات مکانیکی به وضعیت سیستم کنترل، Servo، رگولاتور و قطعات جبران کننده وابسته است. تعویض آب بند و یاتاقان معمولا کم هزینه ترین مرحله تعمیر است، اما آسیب Cylinder Block، Valve Plate، Swash Plate یا مجموعه پیستون می تواند بخش عمده هزینه را تشکیل دهد. به طور تقریبی، تعویض Cylinder Block می تواند 700 تا 1800 دلار، مجموعه پیستون و کفشک حدود 500 تا 1500 دلار و Valve Plate حدود 250 تا 700 دلار به هزینه تعمیر اضافه کند. تست نهایی روی میز تست نیز معمولا 100 تا 300 دلار هزینه دارد. این ارقام تقریبی هستند و قیمت قطعات OEM، اجرت تعمیرکار، ماشین کاری، حمل و تست نهایی می تواند مبلغ نهایی را تغییر دهد.
