هیدروموتور بیل مکانیکی هیوندا - R170, R210, R220, R320, R330

هیدروموتور بیل مکانیکی هیوندا HYUNDAI

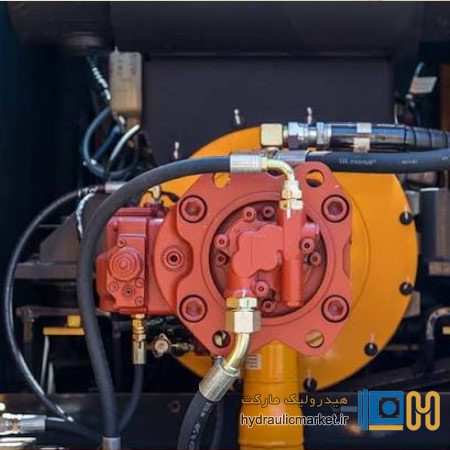

هیدروموتور بیل مکانیکی هیوندا HYUNDAI یکی از اجزای اصلی مدار هیدرولیک است که انرژی روغن تحت فشار را به حرکت دورانی و گشتاور تبدیل می کند. در بیل های هیوندا معمولا از هیدروموتور پیستونی محوری با جابجایی ثابت یا متغیر در بخش های مختلف استفاده می شود؛ برای نمونه، در سیستم چرخش مدل HX350AL از موتور پیستونی محوری با جابجایی ثابت استفاده شده است. هیدروموتورهای بیل مکانیکی معمولا در دو مجموعه اصلی نصب می شوند: موتور گردان در قسمت فوقانی دستگاه برای چرخش اتاق و موتورهای تراول در زیر شاسی برای انتقال نیرو به زنجیرها. موتور گردان از طریق گیربکس کاهنده سیاره ای، گشتاور لازم برای چرخش را تامین می کند. موتور تراول نیز روغن پرفشار پمپ هیدرولیک را به نیروی چرخشی تبدیل کرده و از طریق Final Drive حرکت شنی ها را ایجاد می کند. به عنوان نمونه، مدل HX210HD با وزن عملیاتی حدود 21 تن، از دو پمپ اصلی با دبی 234 لیتر بر دقیقه استفاده می کند. بنابراین هنگام خرید یا تعمیر هیدروموتور بیل هیوندا باید مدل دستگاه، شماره فنی، نوع موتور، جابجایی، فشار کاری، دبی روغن و نسبت گیربکس نهایی به دقت بررسی شود.

گروه صنعتی هیدرولیک مارکت مرکز استعلام قیمت و خرید هیدروموتور بیل مکانیکی هیوندا در سری های R170, R210, R220, R320, R330, R500, R510 بصورت اصلی استوک و آکبند در ایران است. مشاوره خرید کلیه قطعات هیدرولیکی ماشین آلات راهسازی و صنعتی در این مجموعه توسط تکنسین های با تجربه انجام می شود.

مقایسه شماره فنی و اطلاعات هیدروموتور چپ و راست بیل هیوندا R170, R210, R220, R320, R330

هیدروموتور چپ و راست بیل مکانیکی هیوندا HYUNDAI وظیفه تبدیل دبی و فشار پمپ اصلی به گشتاور چرخشی برای حرکت شنی ها را بر عهده دارند. ساختار این مجموعه معمولا شامل موتور پیستونی محوری، شیر Counter Balance، شیر Overload Relief و گیربکس Final Drive است. شماره فنی موتورهای چپ و راست می تواند با توجه به نسل، شماره سریال و نوع Final Drive متفاوت باشد. برای R170W-7A شماره های 31N5-43001 و 31N5-43002 در کاتالوگ قطعات ثبت شده اند. در R320LC-7 نیز شماره های 31N9-40020BG تا 31N9-40025 برای مجموعه های Track Motor و Travel Unit دیده می شوند. R330LC-9S نیز موتور تراول دارای شیرهای تعادل و محدود کننده فشار است. فشار مدار تراول در برخی مدارهای هیوندا تا حدود 350 kgf/cm² محدود می شود.

مدل بیل هیوندا	نوع مجموعه	شماره های فنی قابل مشاهده	وضعیت چپ و راست	نکته فنی مهم
R170W-7A	Travel Motor	31N5-43001 / 31N5-43002	دو مجموعه مجزا	شماره دقیق سمت با شماره سریال دستگاه تطبیق شود
R210-7 / R210-9	Travel Motor / Final Drive	31N6-40011 / 31Q6-40020	وابسته به نسل و سریال	31Q6-40020 در مجموعه Travel Reduction Gear برخی مدل های جدیدتر دیده می شود
R220LC-5	Travel Motor	31EM-40010 / 31EM-40011	دو نسخه اصلی	شماره نهایی باید با پلاک موتور و Final Drive کنترل شود
R320LC-7	Track Motor Assy	31N9-40020BG تا 31N9-40025	چپ و راست بر اساس پیکربندی	موتورهای داخلی شامل 31N9-40030BG تا 31N9-40033 هستند
R330LC-9S	Travel Motor	3109-40011	نیازمند تطبیق سریال	سیستم دارای Counter Balance و Overload Relief Valve است

دبی و فشار هیدرولیک Hyundai Excavator Hydraulic Motor

در سری R170W-9، دو پمپ اصلی هر کدام 168 لیتر بر دقیقه دبی دارند و فشار مدار اجرایی 350 kgf/cm² است. هیدروموتور تراول بیل مکانیکی هیوندا از نوع پیستونی محوری دو سرعته است. در R210LC-7 نیز هر پمپ حدود 222 لیتر بر دقیقه دبی دارد و فشار رلیف تراول حدود 330 kgf/cm² است. در R220، بسته به نسل دستگاه، دبی هر پمپ حدود 220 تا 222 لیتر بر دقیقه گزارش شده است. R320LC-7 از دو پمپ 270 لیتر بر دقیقه استفاده می کند و فشار رلیف Travel Motor به 330 kgf/cm² می رسد. در R330LC-9S، دبی هر پمپ 282 لیتر بر دقیقه و فشار رلیف موتور تراول 350 kgf/cm² است.

در R500LC-7A، هر پمپ اصلی 380 لیتر بر دقیقه دبی نامی دارد و هیدروموتور تراول از نوع پیستونی محوری با جابجایی متغیر است. ظرفیت موتور تراول بین 100 و 160 cc/rev اعلام شده و فشار رلیف هیدروموتور بیل حدود 345 kgf/cm² است. این ارقام نشان می دهند که با افزایش وزن دستگاه، ظرفیت جابجایی موتور و دبی مدار نیز افزایش پیدا می کند. برای R510LC-7، اطلاعات منتشرشده قطعات آن را در خانواده مشابه R500LC-7 و R500LC-7A قرار می دهند. بنابراین برای اعلام عدد قطعی دبی و فشار R510 باید مدل کامل و شماره سریال دستگاه مشخص شود.

برای بزرگنمایی کلیک کنید

بازگشت به محصولات

مقايسه

افزودن به علاقه مندی

دسته: هیدروموتور بیل مکانیکی

توضیحات

مدل بیل هیوندا	نوع مجموعه	شماره های فنی قابل مشاهده	وضعیت چپ و راست	نکته فنی مهم
R170W-7A	Travel Motor	31N5-43001 / 31N5-43002	دو مجموعه مجزا	شماره دقیق سمت با شماره سریال دستگاه تطبیق شود
R210-7 / R210-9	Travel Motor / Final Drive	31N6-40011 / 31Q6-40020	وابسته به نسل و سریال	31Q6-40020 در مجموعه Travel Reduction Gear برخی مدل های جدیدتر دیده می شود
R220LC-5	Travel Motor	31EM-40010 / 31EM-40011	دو نسخه اصلی	شماره نهایی باید با پلاک موتور و Final Drive کنترل شود
R320LC-7	Track Motor Assy	31N9-40020BG تا 31N9-40025	چپ و راست بر اساس پیکربندی	موتورهای داخلی شامل 31N9-40030BG تا 31N9-40033 هستند
R330LC-9S	Travel Motor	3109-40011	نیازمند تطبیق سریال	سیستم دارای Counter Balance و Overload Relief Valve است
